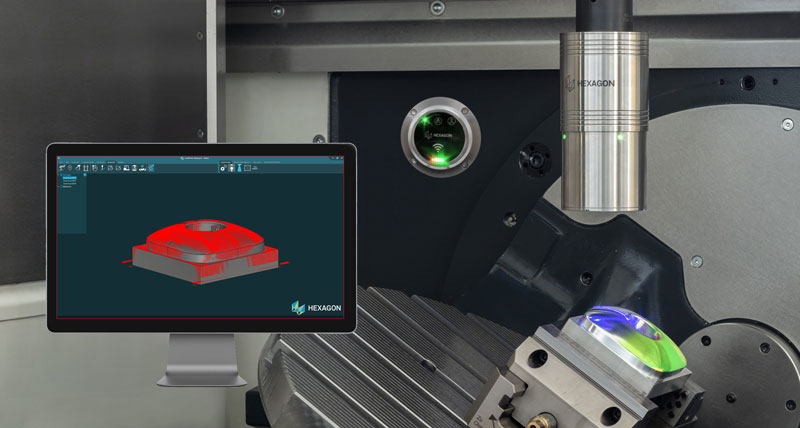

m和h ls - r - 4.8无线激光扫描仪对机床

建立清晰的彩色地图
m和h ls - r - 4.8系统捕获成千上万的测量分每一秒。它允许用户想象表面易于使用的彩色地图和数据比较结果的数字模型。

测量自由曲面
测量自由表面的机床通常涉及创建和分析许多单点测量。激光扫描仪,用户可以快速获取完整的表面数据和CAD模型进行比较。

精确校准之前返工
有一个全貌的表面更容易识别和在生产过程中出现的错误,如不正确的夹紧,并使用精确对齐的地址。

逆向工程
不是所有的零件都有3 d模型。m和h ls - r - 4.8创建他们通过扫描部分虽然是机器上的工具,允许结果数据导出为一个stl文件和集成到一个cad程序。

结合最好的组件
ls - r - 4.8系统优化提供快速准确的测定结果。

传感器
严厉的机床的紧凑的传感器开发环境和保护符合IP68标准。由于无线电传输和它的设计,传感器适合机器的工具改变在没有人工干预,可以改变。

无线电接收机
无线电接收机的m和h rc - r - 100的中心块六角机床的多传感器技术。它接收从8探针测量数据和m和h ls - r - 4.8激光扫描仪。m和h rc - r - 100接收和处理数据同样可靠的用户是否收集维度数据,部分或壁厚的温度。

工具架
六角提供了一个广泛的标准和定制工具持有人。

软件
系统的软件设计直观和功能和地址的具体挑战激光测量机床,使测量在使用五轴。

配件
所有必要的电缆和校准文物交付作为系统的一部分,以确保从一开始就运行平稳。

参数	ls - c - 4.8
激光类	2 (EN / IEC 60825 - 1: 2014)
激光类型	PL450B(激光二极管)
测量精度*	30µm
发射波长(蓝色)	450海里
激光类型	连续波激光器(连续波)
数据传输	无线
工作距离和深度(Z) (外壳边缘平均工作距离)	115±40毫米
线宽	27日,1毫米(最低工作距离) 39岁的2毫米(平均工作距离) 51岁的3毫米(最大工作距离)
数据速率	30.000到36.000 Pt /秒
传感器外部光线的不敏感	5.000 lx(扩散、间接人工光源)
工作温度	5 - 40°C(41到104°F)
温度范围为指定的精度	15 - 40°C(59到104°F)
储存温度	-25 + 70°C + 158°F (-13)
重量	1900克(不含电池)
电力供应	4 x 3.7伏电池,26650年,5000 mah锂离子
电池寿命	10 h
防止灰尘和水	IP68 (IEC 60529)

^{*根据应用程序和安装情况}
