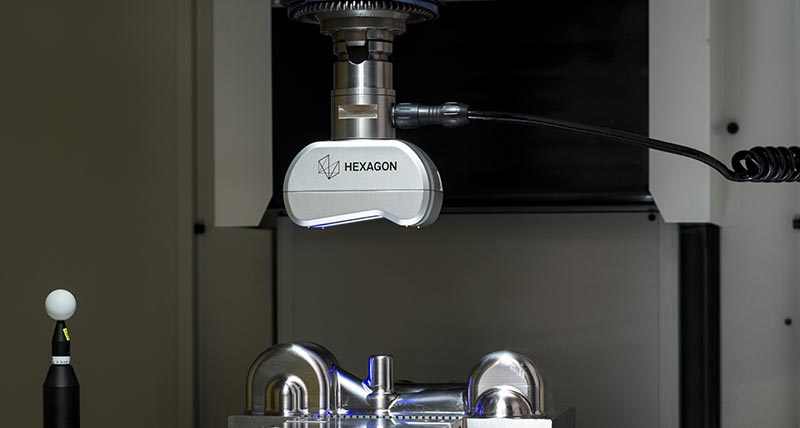

ls - c - 5.8机床激光传感器

完整的解决方案对激光扫描直接在机床上

准备好开始了吗?

一位专家交谈,发现六角能做什么为你的组织。

ls - c - 5.8提高生产力通过使用激光扫描技术对坐标测量机和便携式测量臂捕获完整的表面数据直接在机床的一部分。

准确测量机床通常涉及捕获数据有限数量的点。metrology-grade激光扫描仪集成到机器工具,用户可以快速捕捉和分析一个完整的、丰富的数据图像的部分和采取行动解决缺陷而部分仍夹。结果带来新的水平的速度、机床检验精度和灵活性,同时最小化外部测量设备的必要性。

配备一个蓝线激光,ls - c - 5.8快速、准确地捕捉数据同样闪亮的或深色的表面。其紧凑的设计和大视场可以使用在大多数种类的零部件和机器工具。其直观、功能强大软件兼容控制发那科、西门子和Heidenhain。

特性和好处

建立清晰的彩色地图
ls - c - 5.8系统捕获成千上万的测量分每一秒。它允许用户想象表面易于使用的彩色地图和数据比较结果的数字模型。

测量自由曲面
测量自由表面的机床通常涉及创建和分析许多单点测量。激光扫描仪,用户可以快速获取完整的表面数据和CAD模型进行比较。

精确校准之前返工
有一个全貌的表面更容易识别和在生产过程中出现的错误,如不正确的夹紧,并使用精确对齐的地址。

逆向工程
不是所有的零件都有3 d模型。ls - c - 5.8创建他们通过扫描部分虽然是机器上的工具,允许导出结果数据作为stp-file和集成到一个cad程序。
相关信息

结合最好的组件
ls - c - 5.8系统优化提供快速准确的测定结果。

传感器
紧凑的传感器最初开发对坐标测量机及其坚固的构建使得它非常适合使用在机床上。

工具架
六角提供了一个广泛的标准和定制工具持有人。

控制器
C300控制器提供了监视和快速软件之间的沟通和协调,传感器和机器。

软件
系统的软件设计直观和功能和地址的具体挑战激光测量机床。

配件
所有必要的电缆和校准文物交付作为系统的一部分,以确保平稳持续的运作从一开始。

技术数据

参数	值
激光类	2 (EN / IEC 60825 - 1:2014) 波长:可见蓝色- 450 nm 最大平均辐射功率:1 mW
对峙和深度(Z)	140±40毫米
每秒行	40赫兹
数据速率	36000分/秒
环境光传感器的免疫力	5000 lx(扩散、间接人工光源)
工作温度	5到45°C(41到113°F)
声明的准确性温度范围	15 - 40°C(59到104°F)
环境湿度	90%不结露
热身时间宣布准确性	30分钟
维	116毫米×62毫米x 128.5毫米(108.5毫米) (4.57 " x 2.44 " x 5.06 " (4.27”))
重量	750克
电力供应	马直流18到28 V, 170年到200年,对反极性保护
防止灰尘和水	IP64 (IEC 60529)
储存温度	- - - - - -25 + 70°C + 158°F (-13)
